O que é a HAMNET

A HAMNET é uma rede de dados para radioamadores, uma espécie de Intranet que utiliza uma gama especial de endereços IP (iniciados por 44). Foi concebida por radioamadores Alemães e Austriacos, tendo-se expandido a outros países da Europa, incluindo Portugal.


A HAMNET não serve apenas para interligar repetidores (e assim dispensar uma ligação internet em cada repetidor), o seu potencial é imenso, proporcionando Centrais VoIP com voz e video, recetores de rádio online, servidores de chat, fóruns de discussão, websites partilhando informações sobre o hobby e muito mais. Os limites para a utilização desta rede só dependem da imaginação dos radioamadores.


Não deve ser confundida com a 44net/ampr.net. Estas siglas representam a gama de endereços, começados por 44 e que podem ser atribuídos a radioamadores para diferentes projetos. Estes endereços podem ser solicitados por qualquer radioamador através do portal https://portal.ampr.org.


Como funciona

O backbone da HAMNET é constituída por sites (também conhecidos como células) interligados entre si através de links Wifi 5Ghz.  É utilizada a tecnologia Wifi e a frequência de 5GHz pela existência de equipamentos comerciais de relativo baixo custo que utilizam esta tecnologia, e pelas características desta frequência que permite uma maior largura de banda e um maior alcance aos links.


Existe também a possibilidade de ligar um conjunto de células que se encontrem interligadas por RF à restante HAMNET através de um túnel pela internet, quando não existe outra célula com link 5GHz nas proximidades.

Equipamentos utilizados

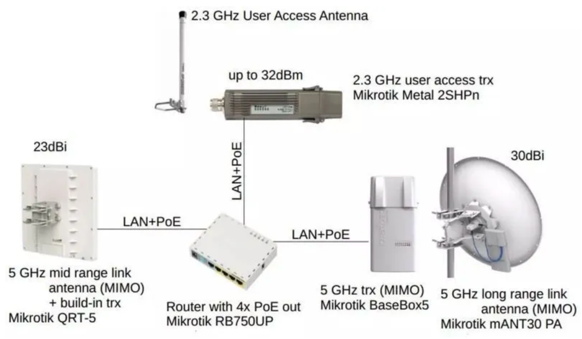

Em termos de equipamentos cada célula é normalmente constituída por um router com capacidade PoE (normalmente o Mikrotik RB750UPR2 ou RB5009UPR+S+IN), onde se ligam um ou mais links/antenas que permitem interligar com outra(s) célula(s). O Links/Antena a utilizar depende da distância entre os sites a ligar por RF.  A figura refere dois exemplos de equipamentos que podem ser utilizados.


Ao router são também ligados equipamentos (na maioria dos casos Raspberry Pi), que fornecem aplicações à rede, tais como servidores web, repetidores entre outras.


Facultativamente pode ser também instalado em cada célula um link/antena wifi 2,5GHz ou 5GHz, omnidirecional ou sectorial, para que radioamadores em redor da célula possam ligar a esta rede sem necessidade de utilizar a Internet (através de uma VPN). Exemplos destes equipamentos são o RBMetalG-52SHP ou RB921GS-5HPacD-19S. Estes links/antenas são também ligados ao router.


Recomenda-se a utilização de equipamentos standard HamNet. Estes são equipamentos semi-profissionais mas de relativo baixo custo, e que têm a capacidade de suportar as configurações standard desta rede. Ao utilizar os equipamentos e configurações standard torna-se mais fácil e rápida a criação de novas células assim como garantir a sua interligação e o bom funcionamento na rede.


Custo dos equipamentos

O custo aproximado dos equipamentos essenciais utilizados nas células são os seguintes :


  • Router Mikrotik RB750UPR2 - 53€ + portes (novo)
  • Antena Mikrotik QRT5 - desde 40€ + portes (usado, no eBay)



Como surgiu a HAMNET

Nos primórdios da Internet, mais concretamente em 1981, foi atribuído um bloco de endereços IP aos radioamadores, para uso e experimentação de todos os membros deste hobby. Podemos agradecer esta atribuição ao nosso colega Hank Magnuski (KA6M). Esse bloco atribuído foi o 44.0.0.0/8 (todos os endereços iniciados por 44) , que é uma grande quantidade de endereços (16.7 milhões) para os padrões de hoje, mas efetivamente o único tamanho de alocação naquela época.


No inicio era um grupo de voluntários que administrava informalmente esse bloco de endereços, que se chamava AMPRNet, e que mais tarde se passou a chamar 44Net. A ARDC foi fundada em outubro de 2011 pelos voluntários da época, principalmente Brian Kantor, como uma organização sem fins lucrativos da Califórnia. Esta organização assumiu formalmente a propriedade e a gestão do espaço de endereços.


Em meados de 2019 a ARDC vendeu um quarto dos endereços à Amazon Web Services para uso na sua nuvem. Essa venda permitiu reunir capital para esta associação poder concretizar o seu objectivo de apoiar o radioamadorismo.


A HAMNET é uma rede Europeia para Radioamadores, que utiliza endereços da 44net. Esta rede começou na Alemanha e Austria em 2009 e foi-se expandindo por vários países incluindo Portugal.


HamNet em Portugal

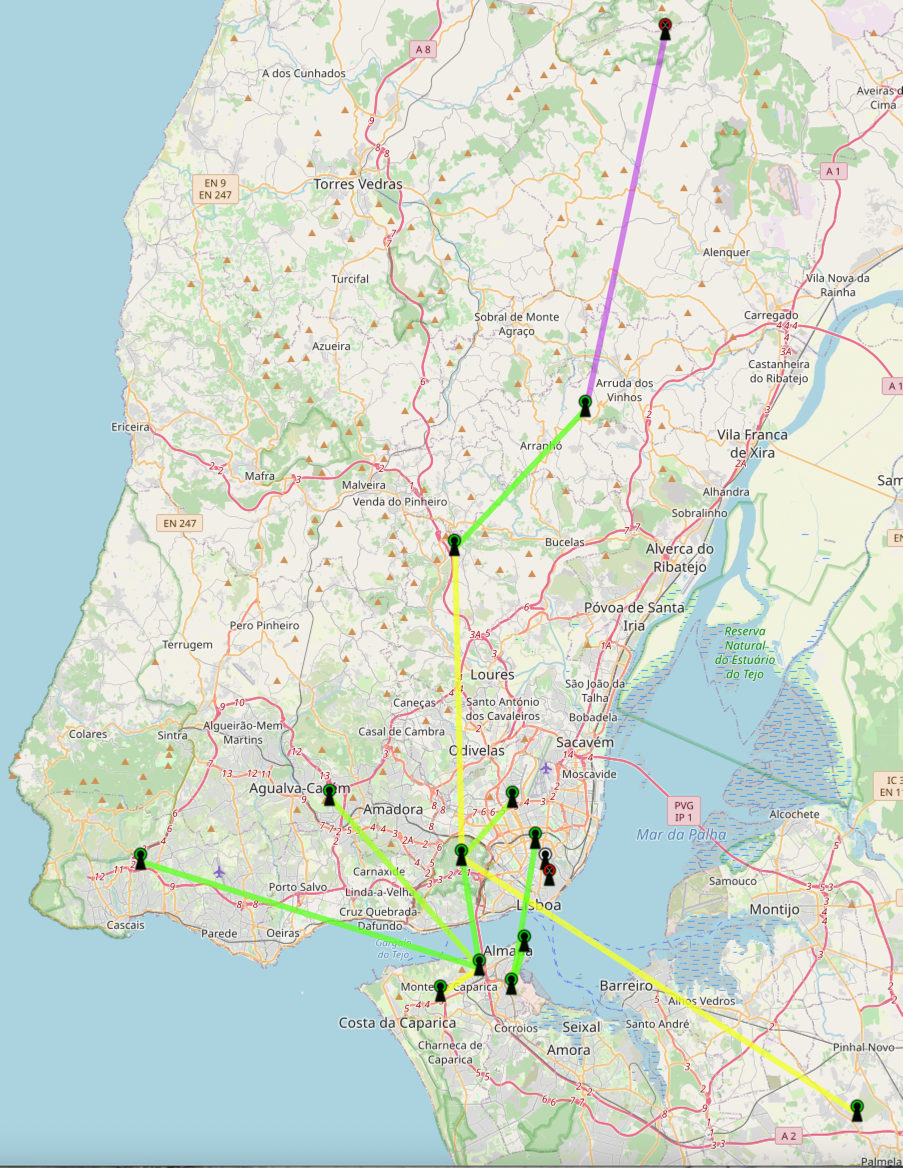

A HAMNET em Portugal tem neste momento 14 sites e 8 links RF ativos, mas espera-se a sua expansão muito em breve. O site com link de rádio marcado a roxo está em implementação. O site com link de marcado a vermelho está planeado para ser implementado em breve.


Vários destes sites HAMNET possuem websites que podem ser visitados por radioamadores. Podem encontrar aqui alguns exemplos:


Veja aqui o estado dos links de RF


(*) O site de Monsanto disponibiliza a lista de sites presentes na HAMNET em Portugal assim como o seu estado. Disponibiliza ainda uma central telefónica VoIP, uma lista telefónica de todos os telefones VoIP registados em Portugal (com indicação da disponibilidade dos telefones ligados a esta central), e uma página com noticias da HAMNET.

Como posso aceder à HAMNET

Já existe neste momento a possibilidade dos radioamadores Portugueses acederem a esta rede europeia através da internet utilizando uma VPN.


Este acesso pode ser feito em Windows 10, Windows 7, Mac OS, Linux Ubuntu, IOS e Android.


Instruções de como configurar esta VPN podem ser encontradas neste site https://vpn.hc.r1.ampr.org .

Com excepção do ponto 3 das instruções, os passos descritos deverão ser efectuados num sistema Operativo Windows.


Podem ainda aceder à HAMNET por RF se estiverem próximo de um ponto de acesso WiFi a esta rede. Neste momento existem pontos de acesso (AP) em Lisboa e no Monte da Caparica.


Os dados necessários para aceder a este AP podem ser solicitados no canal telegram da HAMNET Portugal, referido na secção em baixo.


Radioamadores ligados desta forma, e apesar de não fazerem parte do backbone, também podem disponibilizar serviços/funcionalidades na HAMNET, ligando equipamentos tais como por exemplo Webservers, telefones VoIP, etc.


Se ainda não é radioamador e gostaria de ser, aconselhamos a consulta do site radioamador.online,

Canal Telegram

Foi criado um canal no telegram para esclarecimento de dúvidas e partilha de ideias e conteúdos sobre a HAMNET em Portugal.


Para aceder a este canal poderão utilizar o seguinte link HAMNET Portugal

Necessita de ajuda ?

Perguntas frequentes

  • Sou radioamador ou represento uma associação de radioamadores. O que necessito fazer para criar um site na HAMNET ?

    Utilize o canal do Telegram da HAMNET Portugal para esclarecer as suas dúvidas sobre este tema. Em alternativa pode enviar um email para ct7afy@gmail.com.

  • Qual o nome que pode ser dado a um site HAMNET

    Tratando-se de uma rede de radioamadores, o nome de um site deverá ser um indicativo de estação. Este poderá ser um indicativo de um repetidor, de uma estação de uso comum, de uma licença especial atribuída pela ANACOM (quando aplicável) ou de um radioamador.

  • Em que situações é necessário solicitar licença à ANACOM para instalar um site HAMNET ?

    É necessária licença da ANACOM sempre que, em virtude da distância entre sites, seja necessário utilizar links de RF de frequências de amador ou potências que não se enquadrem no regime de isenção de licença. Solicite mais informações no canal telegram da HAMNET Portugal.

  • A HAMNET tem saída para a internet ?

    A HAMNET tem saída para a internet para que equipamentos instalados nos sites possam comunicar com outros equipamentos fora da rede HAMNET Não confundir com o acesso a links internet publicados em sites HAMNET. Ao se clicar nestes links é utilizado o acesso de internet do utilizador.

  • É possível publicar os endereços IP da HAMNET na Internet ?

    Não é permitido publicar os endereços da  HAMNET (44.XX.XX.XX) na internet. Lembrem-se que a HamNet foi desenhada para ser acedida apenas por radioamadores. Não confudir com endereços 44net/amprnet.

  • Alguém pode configurar o router e o link por mim ?

    Não precisa de se preocupar com a complexidade da configuração dos dispositivos de rede, se quiser ele será configurado para si. Terá toda a ajuda que necessitar para instalar um site HamNet. Basta solicitar ajuda no canal Telegram da HAMNET Portugal.

  • Como posso verificar se existe algum site em linha de vista para ligar um novo site por link de RF ?

    Encontra-se disponível um guia de verificação de linha de vista no seguinte link :


    https://img1.wsimg.com/blobby/go/e1de0723-295d-47c4-8308-2726b9bdccc3/downloads/Verificacao%20linha%20de%20vista%20V1.0.pdf?ver=1701961787021

  • Gostava de aprender mais sobre a HAMNET numa vertente mais técnica, como por exemplo a programação dos equipamentos de rede. Posso faze-lo ?

    Existe muita informação técnica sobre a HAMNET na Wiki da Hamnet em Portugal. Esta informação pode ser consultada através do URL web2.ct7afy.ampr.org/HamNet


    Para esclarecer qualquer dúvida utilize o canal Telegram da HamNet Portugal.

  • Existe disponível alguma apresentação sobre a HAMNET em Português ?

    A REP organizou uma sessão sobre a HAMNET no dia do radioamador.


    A apresentação desta sessão está disponível através do seguinte link :


    https://img1.wsimg.com/blobby/go/e1de0723-295d-47c4-8308-2726b9bdccc3/downloads/Apresentacao%20HamNet%20dia%20do%20Radioamador%202023.pdf?ver=1701961787021

  • Como posso encontrar sites interessantes na HAMNET ?

    Existe um website que funciona como indice da HAMNET. Pode ser acedido através do URL http://web.oe2xzr.ampr.org. (Este site está temporariamente indisponível).


    Existe ainda um motor de busca de conteúdos na HAMNET que pode ser acedido através do URL http://search.db0gw.ampr.org


    Alguns websites  tambem tem links para sites interessantes na HAMNET. Por exemplo o CQ0ELX (cq0elx.ampr.org)

  • Que endereços IP são utilizados em Portugal ?

    Neste momento, a HAMNET em Portugal utiliza a gama de endereços IP 44.146.0.0/17 para Serviços e utilizadores, e 44.146.192.0/18 para os links. Esta gama de endereços não é dedicada a Portugal, podendo ser utilizada por qualquer país que queira utilizar a HAMNET.

  • Tenho uma questão que não está respondida nas perguntas frequentes. Onde posso obter ajuda ?

    Pode colocar as suas questões sobre  a HamNet no canal telegram da HAMNET Portugal.
